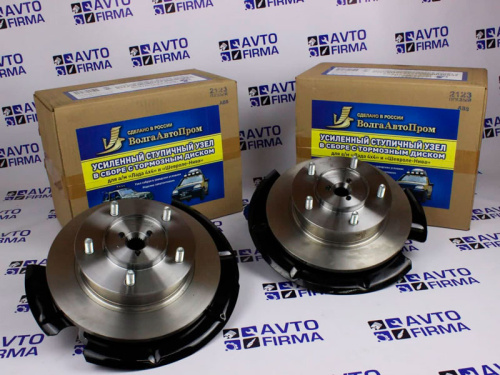

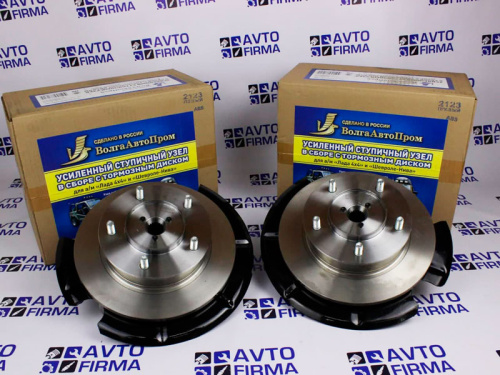

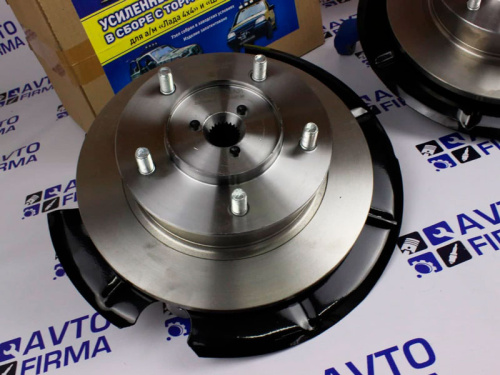

Усиленный ступичный узел для Лада Нива с усиленной ступицей ВАЗ 2121 (22 шлица) с тормозным диском, ВАП на Лада 4x4 Нива

Усиленный ступичный узел для а/м Лада 4х4 и Шевроле-Нива с усиленной ступицей 2121 (22 шлица), в сборе с тормозным диском, собранный в заводских условиях

Применяется для полноприводных автомобилей «Лада 4x4» 2121, 21213 Niva.

Производитель: ВАП.

Артикул 21210-3001014/15

Данный узел монтируется в переднюю подвеску вместо штатного. Данный узел имеет ряд преимуществ, обусловленных использованием мощного двухрядного роликового подшипника «Ивеко», усиленной ступицы и дополнительных уплотнений, защищающих подшипник от воздействия внешних загрязнений:

Увеличенная расчетная нагрузка на узел, что позволяет более уверенно использовать автомобиль в тяжелых дорожных условиях, а так же применять «грязевую» резину и колесные диски с большим вылетом.

Отсутствие необходимости в регулировках зазоров и регулярной замене смазки в подшипниках.

Увеличенный ресурс узла за счет применения более мощного подшипника.

Двойная защита от воздействия на подшипник воды, пыли и грязи (сам подшипник имеет закрытую конструкцию, и дополнительно с двух сторон защищен сальниками и пыльниками).

Снижение потерь на трение в подшипниках, следовательно, увеличение наката, улучшение динамики и снижение расхода топлива.

Преимущество:

• улучшение управляемости;
• повышение эффективности работы тормозной системы;
• снижение шума трансмиссии;
• улучшение комфорта в движении.

Технические данные: Модель применяемого подшипника ВТН-1024 (VKBA 3551), Модель ступицы 2121 усиленная (22 шлица), Масса узла (комплект) 2х13,6 кг.

Комплектность:

• Кулак поворотный в сборе с подшипником, сальниками и грязезащитным кожухом, тормозным диском и усиленной ступицей - 2 шт.
• Технический паспорт - 1 шт.
• Потребительская тара - 2 шт. (левая и правая сторона упакованы в разные коробки).

Требования по установке: Завод-изготовитель рекомендует производить установку данного изделия на специализированных СТО, квалифицированным персоналом во избежание неправильного монтажа и повреждения узла и сопряженных с ним деталей.

Монтаж усиленного узла 1. Установить поворотный рычаг на кулак, законтрить болты стопорной пластиной (предварительно подложенной под болты). 2. Завернуть гайки пальцев верхнего и нижнего шаровых опор. Плавно разжать пружину подвески предварительно подняв нижний рычаг подвески с подставки. 3. Установить коническую втулку , завернуть центральную гайку ступицы. 4. Установить суппорт с направляющей, закрепить направляющую суппорта болтами, закрепить тормозные шланги скобами. Перед установкой необходимо провести ревизию тормозного механизма, очистить от грязи, ржавчины, проверить свободу перемещения движущихся частей 5. Установить и закрепить гайками переднее колесо. 6. Опустить переднюю часть автомобиля, убрать подставки. 7. Окончательно затянуть гайки крепления колеса. 8. ВНИМАНИЕ: затянуть гайку ступицы колеса моментом 22-24 кгм обязательно динамометрическим ключом и законтрить. 9. Установить колпак ступицы . 10. Проверить собранный узел на свободу вращения и отсутствие осевого люфта. 11. Проверить и в случае необходимости отрегулировать углы установки передних колес (развал-схождение) 12. После побега первых 100-200 км проверить узел на отсутствие люфта. При появлении осевого люфта заново затянуть центральную гайку моментом 22-24 кгм. Гайку использовать только новую!

ВНИМАНИЕ: Монтаж узла должен производиться только квалифицированным персоналом с применением необходимого оборудования и инструмента! За неисправности узла, произошедшие вследствие некачественного монтажа, завод-изготовитель ответственности не несет!

Свидетельство о приемке и продаже Усиленный ступичный узел соответствует конструкторской документации. Сертификат соответствия C-RU.AE56.B.01872 C-RU.AE56.B.01875.

Внимание! Завод-изготовитель оставляет за собой право вносить незначительные изменения конструкции, не ухудшающие технические характеристики изделия.

Завод-изготовитель гарантирует продолжительность работы 100 000 км при условии правильного монтажа и эксплуатации.

Габариты в упаковке (ДхШхВ), мм 540x210x150.

Вес, кг 29.
