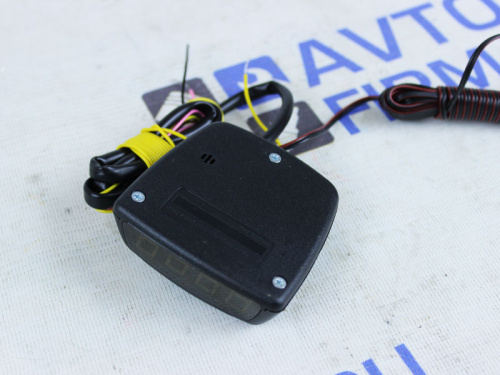

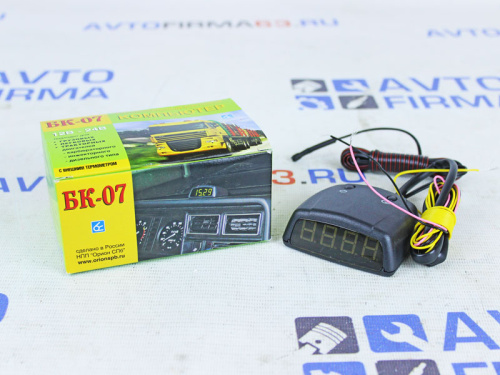

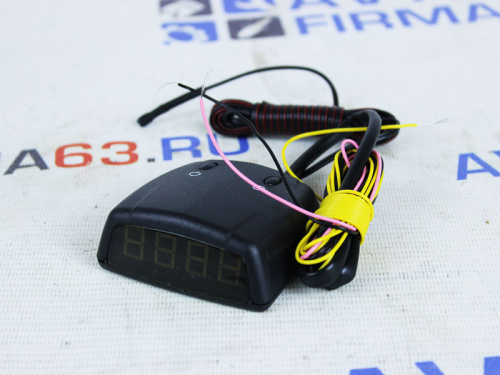

Бортовой компьютер БК-07 универсальный, Орион

Бортовой компьютер БК-07 (тахометр+ вольтметр +термометр) универсальный со звуковым оповещением для автомобилей с напряжением бортовой сети 12 и 24 В, грузовиков, тракторов, лодок.

Производитель - Орион (г. Санкт-Петербург).

Назначение:

• для оперативного контроля работы основных узлов двигателя;
• для установки автомобилей с различными типами двигателя: карбюраторным, дизельным или инжекторным, а также для грузовых, тракторных автомобилей.

Установка:

• на торпеду, в любом удобном месте;
• для всех двигателей: бензиновых двигателей с любым числом цилиндров; инжекторных и дизельных двигателей с любым соотношением шкивов коленчатого вала и генератора; двигателей с различными системами зажигания (с распределителем и без, магнето и т. д.);
• подключение к датчикам (без диагностики).

Преимущества:

• высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
• термостойкость;
• надежный фрезерованный алюминиевый корпус;
• ударопрочность и виброустойчивость;
• пассивное охлаждение;
• Возможна работа без подключения тахометра;
• Регулировка яркости свечения индикатора;

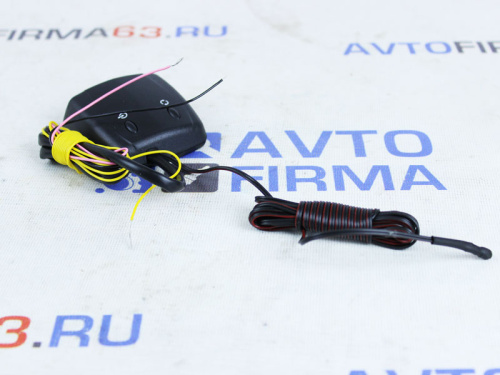

• Выносной датчик температуры с контактной клеммой под винт;
• Энергонезависимая память;
• Переключение режимов сопровождается коротким звуковым сигналом;
• Функция энергосбережения.

Функции:

• Дежурный режим - режим малого потребления энергии;
• Индикация выхода параметров за границы диапазона;
• Часы, будильник, таймер;
• удобная система навигации;
• Выход управления нагрузкой управляет реле и может работать в режиме термостата или включать нагрузку в заданное время, на регулируемый временной интервал.

Режимы работы:

• Часы: Индикация времени в 24-х часовом режиме с возможностью программной коррекции хода.
• Тахометр: Измерение оборотов коленчатого вала 2-8 цилиндровых четырехтактных двигателей внутреннего сгорания с функцией возможного включения звукового сигнала при превышении установленного значения оборотов двигателя.
• Вольтметр: Измерение напряжения бортовой сети автомобиля, с возможностью подачи предупреждающего звукового сигнала при выходе напряжения за пределы установленного значения.
• Температура: Измерение температуры воздуха окружающей среды с помощью выносного датчика.
• Электронная нагрузочная вилка: проверка работоспособности, оценка состояния и уровня заряда стартерных аккумуляторных батарей;
• У.З.С.К.: Измерение угла замкнутого состояния контактов прерывателя (для авто с контактным зажиганием) - 1°;
• Время в пути;
• Будильник.

Напряжение питания: 7,5-32 В

Потребляемый ток: в рабочем режиме не более 0,1 А; в дежурном - не более 0,01 A

Диапазон рабочих температур: -25 + 60 °C

Диапазон измерения температур: -25 + 120 °C

Диапазон измерения напряжения: 9-32 В

Напряжение бортовой сети: 12 В и 24 В

Индикация оборотов: 10 об/м

Бортовое напряжение: 0,1 В

Гарантия - 12  месяцев.

Габариты (ДхШхВ): 120х80х60 мм

Вес - 0,140 кг

Порядок подключения:

1. выбрать место установки БК (как правило на виду - в центр торпеды или рядом с щитком приборов и место для подключения проводов к ЭБУ и датчикам;

2. отключить аккумулятор (в противном случае: замыкание - повреждение БК);

3. установить БК (обезжирить место установки спиртом, приклеить БК на скотч, подключите провода согласно инструкции).

ВАЖНО: установка бортового компьютера на каждую модель автомобиля это индивидуальный процесс. Универсальной схемы подключения просто не существует!
